鋁擠工作站從作業拆解到配置定案的協作流程

鋁擠工作站配置常卡在圖面看似完整，現場卻拿不到零件、打不開維修門。對採購與設備管理者而言，起點不是挑型材外觀，而是把工件怎麼進出、人員在哪裡操作、設備如何保養說清楚。沿著作業拆解、介面協調到配置定案的順序討論，才能讓每一處尺寸都有用途。

■ 從作業動作找出配置衝突

評估鋁擠工作站時，可用一個完整作業循環檢視取料、定位與成品移出的路徑。頻繁使用的零件若放在身後，操作就會反覆轉身；桌下橫桿太靠前，則可能壓縮坐姿腿部空間。站姿與坐姿需求不同，桌面高度也受工件高度影響，不能直接沿用空桌尺寸。把手部活動範圍畫進配置圖，較容易看出料盒與立柱是否互相干涉。

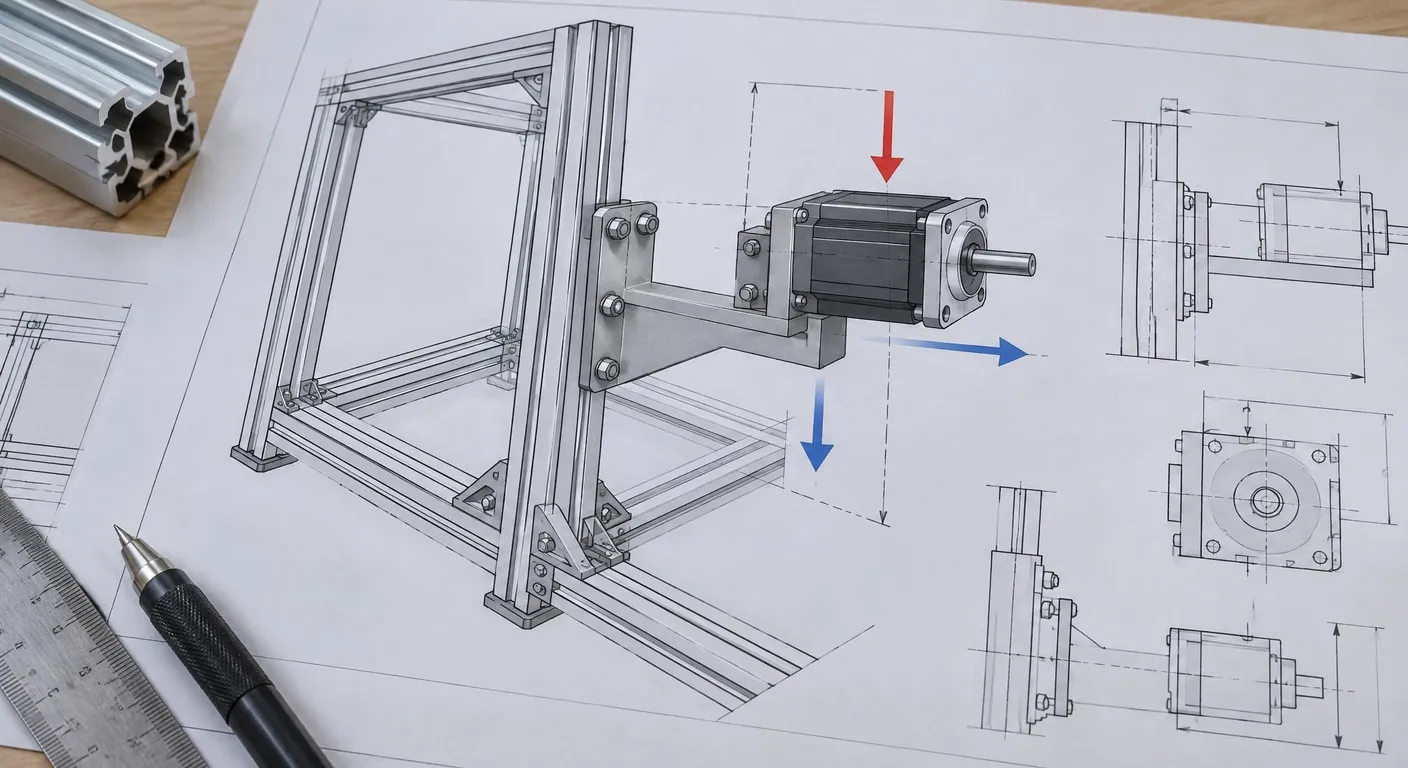

鋁擠型設備機架若要承接偏置馬達或懸臂附件，圖面須標出重量位置與受力方向，而不是只列總重量。接頭形式、橫撐位置及落地支點都會影響整體剛性，型材外形尺寸也不能直接代表承載能力。若設備運轉伴隨反覆加減速，應由機構專業人員評估動態影響；出現接點滑移或明顯晃動時，須停止運轉並查明原因。

搬入路徑也要入圖：
鋁擠型設備機架即使放得進預定位置，也可能無法通過貨梯或走道轉角。定案前應比對包裝外形與搬入口淨尺寸，並釐清哪些部位允許拆裝。

接地不能靠外觀判斷：
若配置涉及電氣設備，表面處理與接合處可能影響導通。保護接地的連接方式及檢測須由合格電氣人員處理，不要假設金屬零件相接就足夠。

圖面版本要能追溯：
現場口頭調整料架或門片後，若圖面沒有同步更新，後續加裝容易引用舊尺寸。定案文件宜保留版本日期、修改位置與對應零件名稱。

■ 將設備介面轉成可核對圖面

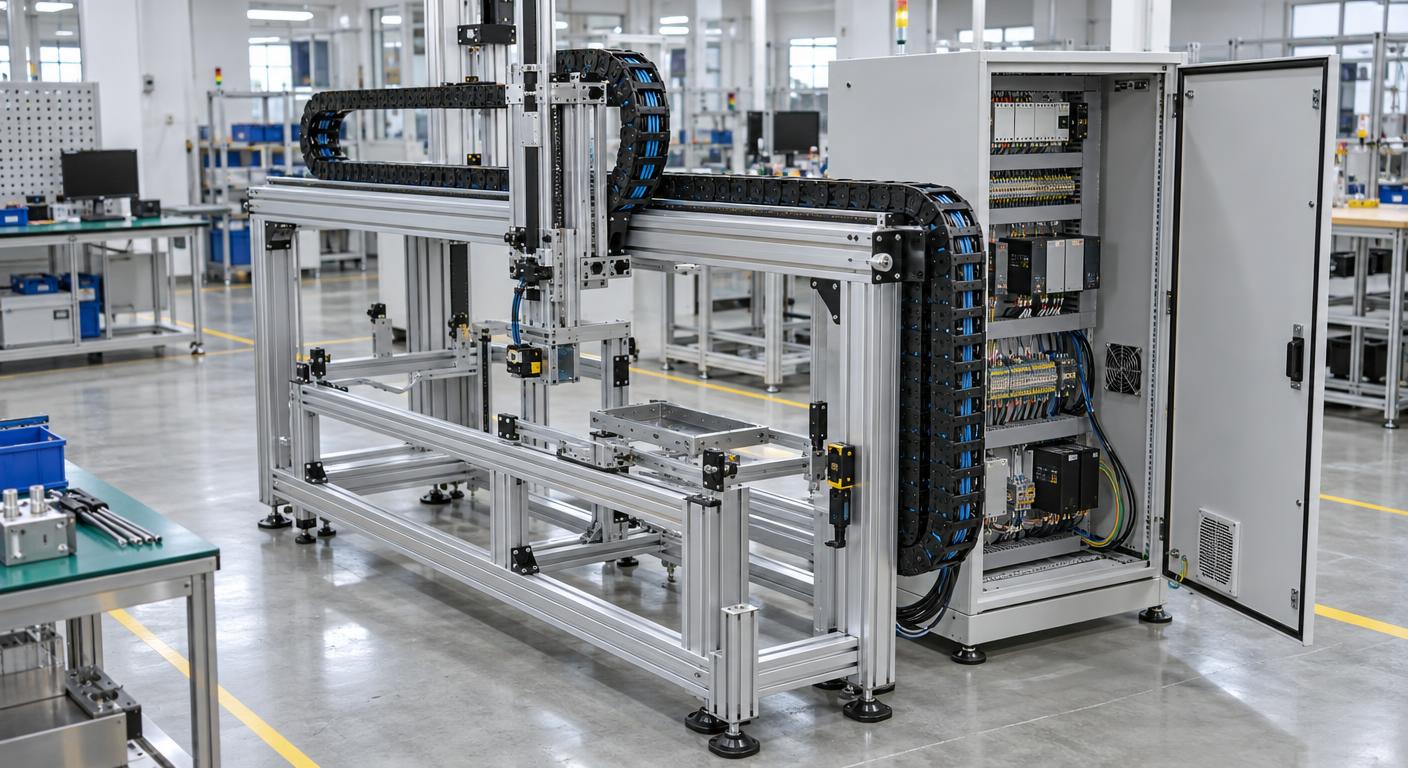

自動化設備框架的配置圖應標出感測器安裝面、拖鏈行程與控制箱開門範圍，讓各部件的占用空間能一起核對。可調式支架雖便於修改位置，仍需保留工具伸入鎖固的角度。活動部件的夾捲風險則要另外評估，不能把一般框架或透明板視為完整安全防護；涉及人員進入設備範圍時，須交由具相關能力的人員規劃。

規劃無塵室設備外罩時，要把接縫、門片及穿線位置列入討論，因為這些位置會影響清潔可及性與氣流路徑。一般鋁材外觀整齊，不代表組裝後就符合現場潔淨要求；板材、密封材料與清潔方式須依製程條件核對。若外罩內有發熱元件，還要釐清散熱與環境控制的配合方式，不能為了封閉外觀而任意堵住通風口。

■ 依換線頻率決定保留多少調整空間

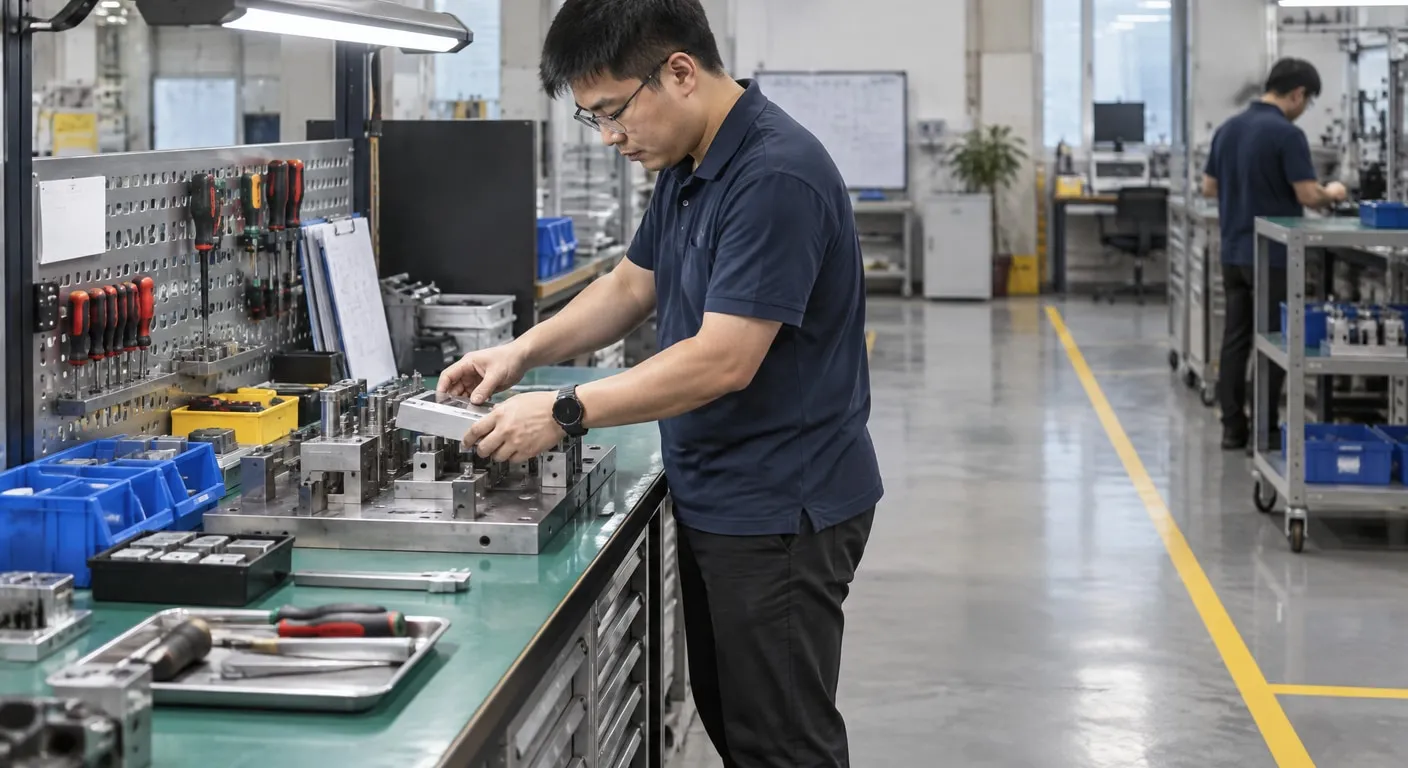

採購人員評估治具工作桌時，可將工件、定位治具與常用工具依作業順序擺放，檢視更換治具需要的側向抽出空間。固定孔位適合重複定位需求明確的工序；需要頻繁換線時，可調槽位較便於改動，但須處理未使用槽口的積屑問題。桌面材質則依油污、刮傷與靜電敏感需求討論，不宜用單一材質套用所有工位。

■ 常見問答 (FAQ)

Q1: 配置尚未定案，詢價要準備什麼？

準備工件外形尺寸、作業動作順序及現場平面草圖，並註明尚未決定的附件。若有既有設備需銜接，附上進出料方向與介面高度，讓業者能區分已知條件與待討論項目，減少報價建立在不同假設上的落差。

Q2: 一般透明板就能作為潔淨區外罩嗎？

要看情況，透明板只能描述外觀，不能代表符合製程的潔淨需求。無塵室設備外罩仍須依現場條件評估材料、清潔藥劑相容性與密封方式；涉及特殊化學品或嚴格環境控制時，應由製程及環境管理人員共同審查。
